Panduan Lengkap Reparasi LCD Dalam iPhone Duo: Bongkar Sendiri Layar Lipat Apple

Persiapan Wajib dan Alat Tempur Sebelum Bongkar

Sebelum mulai, pastikan kamu sudah membaca panduan keselamatan baterai dan pecahan kaca. Jangan memaksakan diri kalau alat-alat di bawah ini belum siap di atas meja kerjamu:

• Mesin pres layar (Display press) dan pelat pres khusus (Inner display press plate).

• Pinset anti-statis (ESD-safe).

• Lem cair khusus smartphone beserta jarum suntiknya (syringe).

• Mesin pemanas khusus bongkar layar (Heated display removal fixture & pocket).

• Tatakan presisi layar dalam (Alignment tray).

• Alat potong tipis dan tajam (Sharp cutting tool).

• Stik nilon hitam (Black stick / spudger).

Langkah-Langkah Membongkar Layar Dalam iPhone Duo

Kalau kamu cuma mau merakit ulang, silakan lewati bagian ini. Tapi kalau ini pertama kalinya kamu membongkar, ikuti urutan santai namun pasti ini:

1. Posisikan Perangkat: Buka lipatan iPhone dan taruh di atas tatakan (inner display fixture) dengan posisi layar dalam menghadap ke atas.

2. Lepas Bingkai (Trim): Gunakan stik nilon hitam untuk mencongkel bingkai pelindung di sekeliling layar dalam. Jangan lupa lepaskan kaitan pengunci di area engsel (hinge).

3. Copot Layar Luar: Angkat dan pisahkan outer display perlahan.

4. Akses Kabel Fleksibel: Angkat kabel fleksibel layar dalam dari konektornya hati-hati.

5. Proses Pemanasan: Masukkan iPhone ke "kantong" pemanas khusus. Pastikan kaca belakang menghadap ke atas dan port USB-C berada di bagian bawah. Gunakan mesin pemanas untuk melunakkan lem perekat layar. Setelah cukup panas, pindahkan lagi perangkat ke tatakan awal.

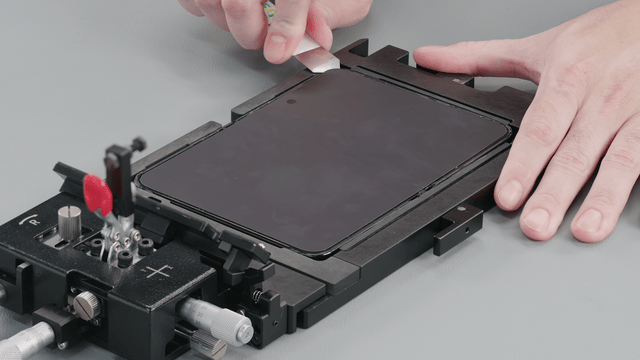

6. Seset Layar Secara Hati-Hati: Mulai dari sudut kanan atas, selipkan alat potong di antara layar dalam dan casing. Seset lem di sekeliling tepi layar.



   Peringatan: Jangan menusukkan alat potong terlalu dalam karena bisa merusak kabel fleksibel dan engsel lipatnya. Berhenti saat menyentuh area engsel. Angkat layar sedikit, lalu lanjut potong lem di area tersebut secara horizontal.

   Jangan lupa tempelkan plastik pelindung ke kamera FaceTime supaya tidak tergores. Pastikan letak kabel fleksibel selalu terpantau agar tidak tak sengaja terpotong.



7. Eksekusi Akhir: Kelupas dan angkat layar dalam sepenuhnya dari casing.

Proses Perakitan Kembali (Reassembly)

Ini fase yang butuh kesabaran tingkat tinggi. Layar baru nggak akan awet kalau proses cleaning dan gluing berantakan.

1. Pembersihan Sisa Lem

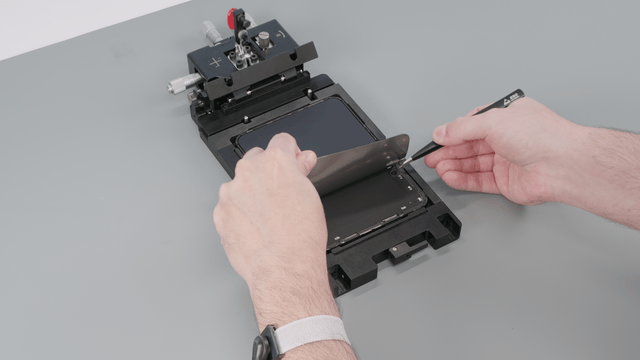

Gunakan pinset anti-statis untuk membersihkan semua sisa lem dan lapisan film poliester dari casing. Untuk pita poliester hitam besar di area tengah, tarik perlahan dari satu sudut.

Usahakan mengelupas dalam satu tarikan utuh. Bersihkan juga 21 titik kantong lem (glue pockets) di sekeliling casing sampai benar-benar bersih.

2. Pemasangan Busa dan Perekat Baru

• Tempelkan busa penahan (grounding foam) baru. Bentuk busa ini sudah disesuaikan dengan sudut casing-nya.

• Cek pola penutup engsel untuk menentukan posisi pelat pengganjal (shim) yang benar.

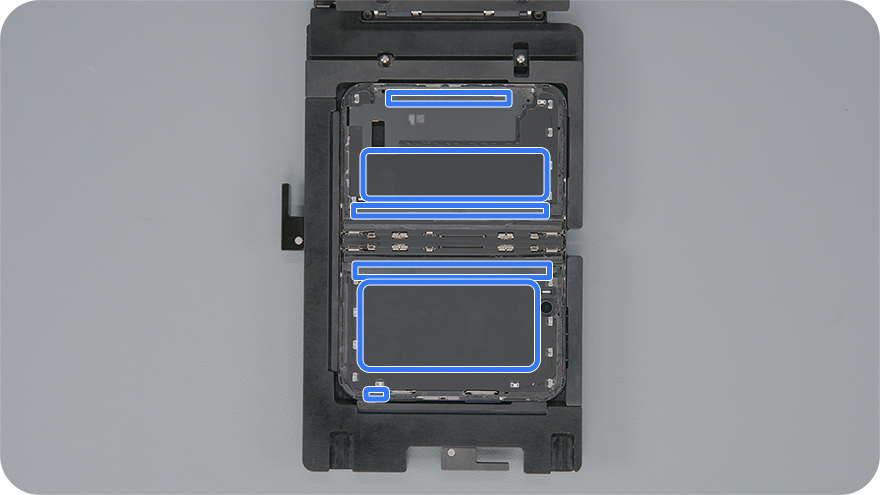

• Pasang perekat layar baru ke casing. Gunakan ujung datar stik hitam untuk menekan perekat sebanyak minimal tiga kali putaran agar menempel rata. Gosok juga lapisan poliester di bagian tengah pakai jari.

3. Pemasangan Layar Dalam Baru

• Isi jarum suntik dengan lem cair.

• Lepaskan semua plastik pelindung dari layar baru (termasuk yang di kamera FaceTime).

• Suntikkan lem di celah antara perekat layar dan segel busa.

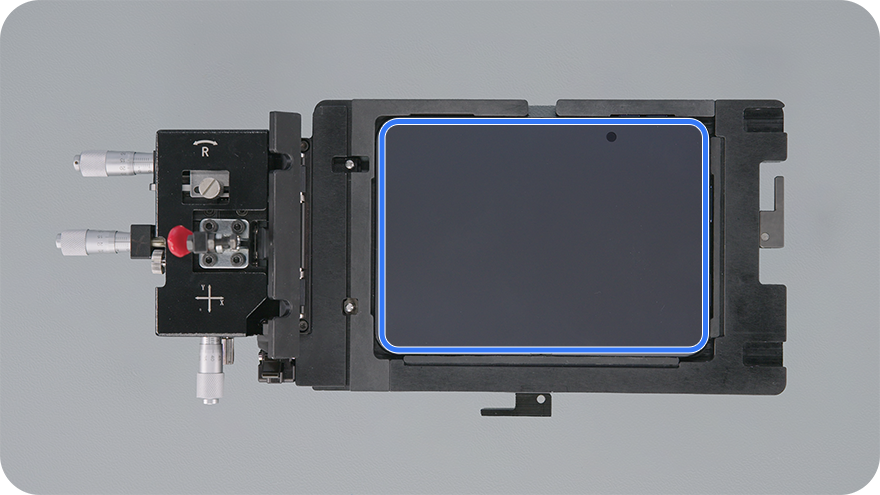

• Posisikan layar baru di atas tatakan presisi (alignment tray). Taruh mesin iPhone (posisi tengkurap) tepat di atas layar baru tersebut.

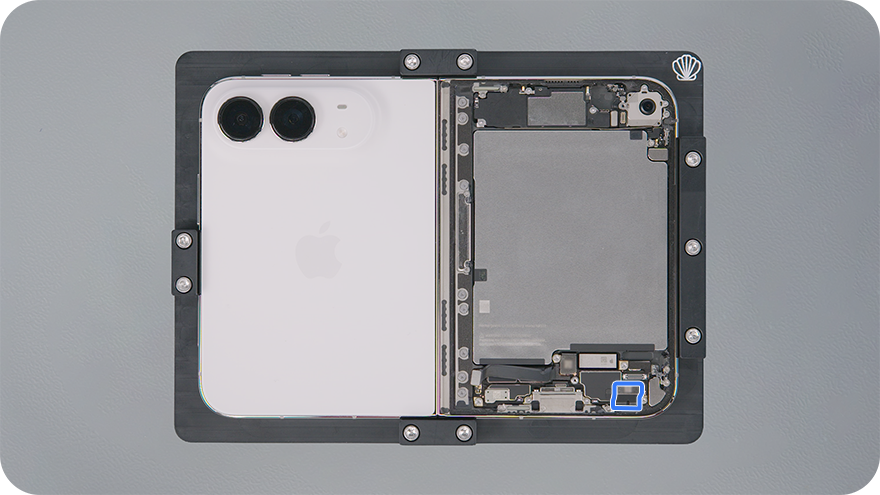

• Tekan ujung kabel fleksibel layar ke konektor di motherboard.

Baca juga:

Panduan Perbaikan iPhone Duo Langsung dari Apple, Berani Bongkar Sendiri?

4. Finishing dan Pengepresan

• Keluarkan iPhone dari tatakan presisi, lalu suntikkan lem ke area glue pockets dan tekan agar rata.

• Pasang kembali bingkai (trim) layar dan kaitkan klip di area engsel. Tekan bingkai dari sudut menyusuri tepian layar, lalu urut perlahan dari bagian tengah layar ke arah atas.

• Diamkan selama 1 jam agar posisi layar dan lem mapan.

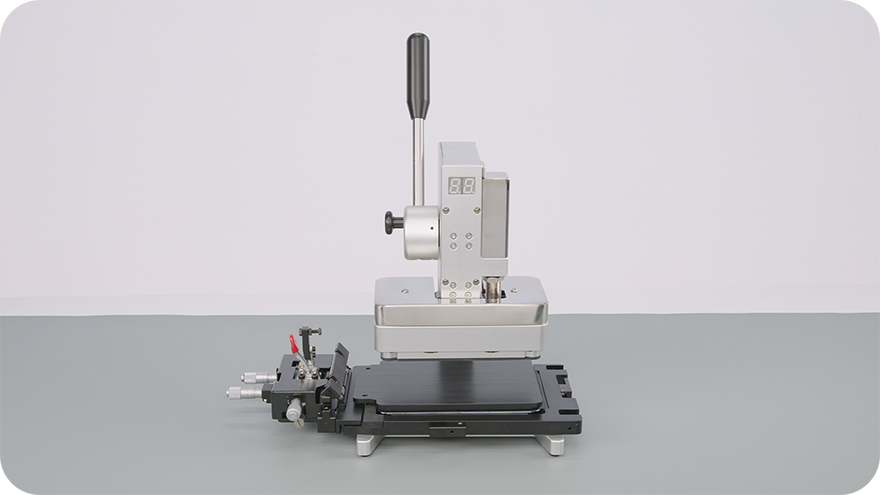

• Setelah 1 jam, pasang pelat pres ke atas layar, masukkan ke dalam mesin pres layar, lalu tarik tuas sampai terkunci.

• Tunggu sampai mesin berbunyi (beep) dan timer menunjukkan angka 0. Lepas tuas, dan iPhone Duo kamu kini kembali siap digunakan dengan layar dalam yang baru!
